Diskmagneter

Vores fabrik er specialiseret i fremstilling af højpræcisions diskmagneter til forskellige industrielle applikationer, der kræver flade, cirkulære magnetiske komponenter. Med 30 års ekspertise i magnetproduktion tilbyder vi diskmagneter i forskellige diametre (fra 1 mm til 150 mm), tykkelser og magnetiske materialer, herunder NdFeB, SmCo, Ferrite og Alnico. Hver diskmagnet gennemgår streng kvalitetskontrol for at sikre præcise dimensioner, ensartede magnetiske egenskaber og holdbare beskyttende belægninger for pålidelig ydeevne.

Send forespørgsel

Produkt beskrivelse

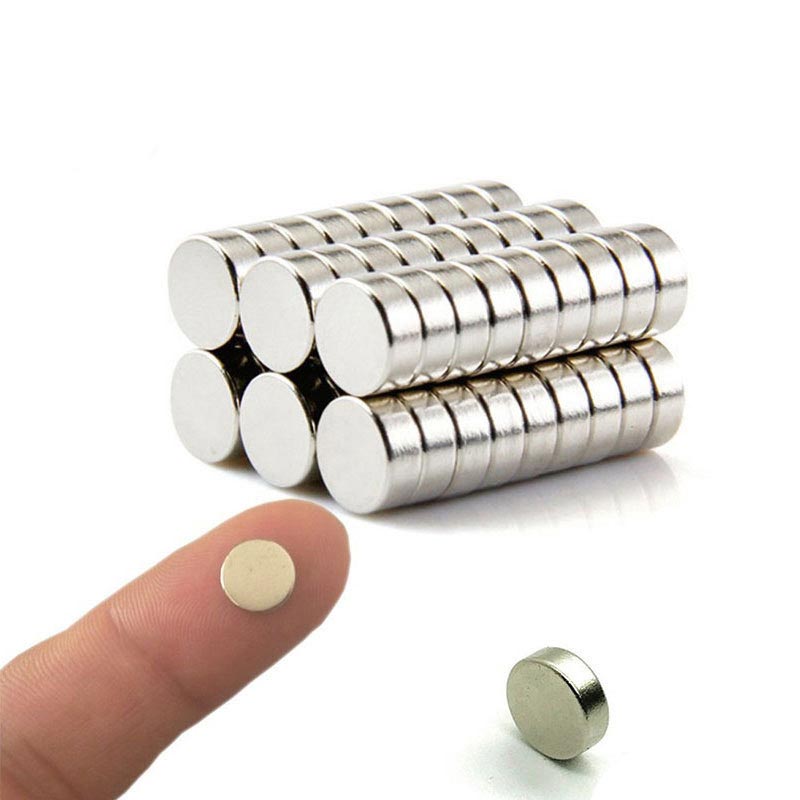

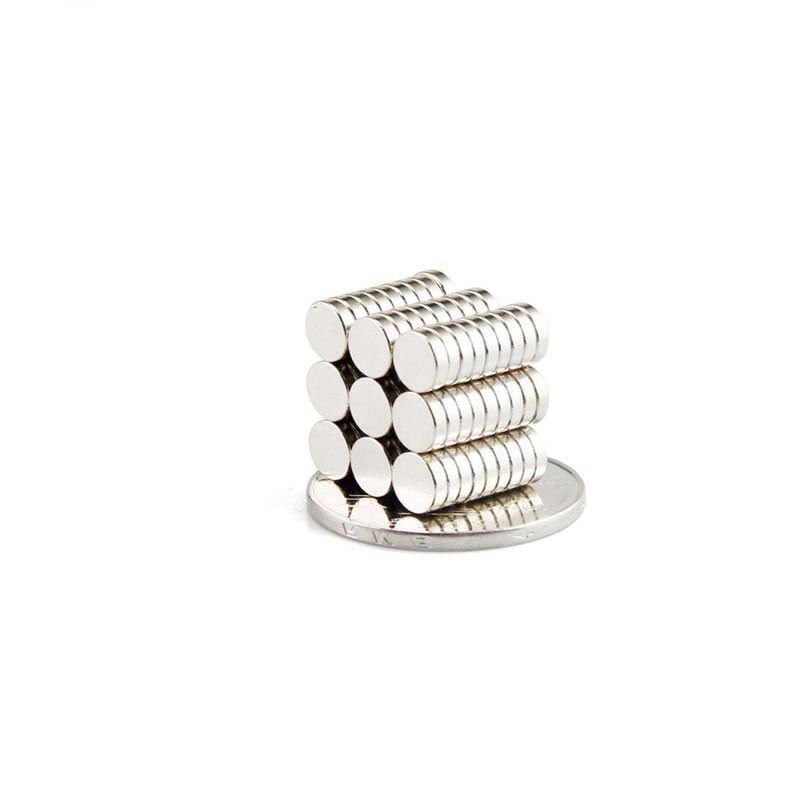

Diskmagneter, kendetegnet ved deres flade cirkulære form med aksial magnetisering, er blandt de mest alsidige permanentmagnetkonfigurationer, der bruges i moderne industri. Deres enkle geometri modsiger den komplekse teknik, der kræves for at producere dem med ensartede magnetiske egenskaber, præcise dimensioner og pålidelig korrosionsbeskyttelse. Vores fabrik er dedikeretdisk magnetproduktionslinjer kombinerer avanceret materialebearbejdning med præcisionsbearbejdning for at levere komponenter, der udmærker sig i applikationer lige fra miniaturesensorer til industrielle magnetiske samlinger.

Uanset om du har brug for tynddiskmagnetertil design med begrænset plads eller tykkere varianter for maksimal magnetisk kraft, sikrer vores vertikale produktionsintegration kvalitet i alle faser. Fra valg af råmateriale (ved brug af ≥99,5 % ren neodym til NdFeB-kvaliteter) til slutinspektion opretholder vi streng kontrol over hele processen, hvilket resulterer idiskmagneterder præsterer forudsigeligt i dine applikationer.

Vigtigste fordele ved vores diskmagnetfremstilling

Præcisions tykkelseskontrol

Fordiskmagneter, tykkelse er ofte den mest kritiske dimension, der påvirker både magnetisk ydeevne og monteringspasning. Vores dobbeltsidede slibeteknologi opnår tykkelsestolerancer så snævre som ±0,01 mm, med parallelitet opretholdt inden for 0,02 mm over hele overfladen. Denne præcision sikrer ensartet magnetfeltfordeling og forhindrer monteringsproblemer i stablede eller tæt tilpassede applikationer.

Optimeret aksial magnetisering

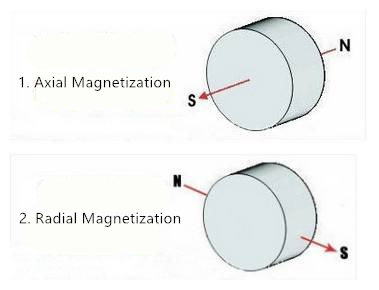

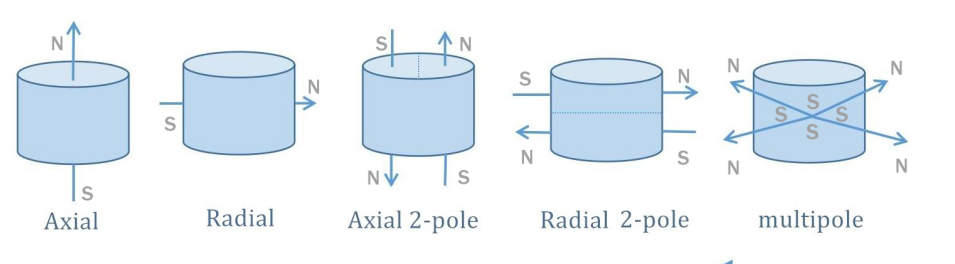

Magnetiseringsretningen er afgørende fordiskmagneter. Vores fuldt automatiserede magnetiseringssystemer anvender kraftige pulserende felter (op til 5T) langs den aksiale retning, hvilket sikrer fuldstændig mætning og ensartet polaritetsjustering. Til multipoletdiskmagneter, anvender vi specialiserede armaturer til at skabe præcise radiale eller tilpassede magnetiseringsmønstre med skarpe overgange mellem poler.

Forbedret kantbeskyttelse

Diskmagneter er særligt sårbare over for afslag i deres kanter under håndtering og montering. Vores proprietære proces til kantradiusing skaber små affasninger (0,1-0,3 mm), der reducerer denne risiko markant uden at kompromittere den magnetiske ydeevne. Kombineret med vores ensartede Ni-Cu-Ni galvanisering, der helt dækker kanter, resulterer dette i mere holdbarheddiskmagnetermed længere levetid.

Diskmagnettyper og applikationer

Tynde diskmagneter

Tykkelse:0,5 mm - 3 mm
Ansøgninger:Sensorer, reed-kontakter, magnetiske indkodere, tynd forbrugerelektronik
Nøglefunktion:Pladsbesparende design med tilstrækkeligt magnetfelt til detektionsapplikationer

Standard diskmagneter

Tykkelse:3 mm - 10 mm
Ansøgninger:Motorrotorer, magnetiske holdere, separatorer, generel industriel brug
Nøglefunktion:Optimal balance mellem magnetisk styrke og mekanisk stabilitet

Tykke diskmagneter

Tykkelse:10 mm - 50 mm
Ansøgninger:Koblinger med højt drejningsmoment, kraftige løft, magnetiske patroner
Nøglefunktion:Maksimal magnetisk kraft til krævende mekaniske applikationer

Standard diskmagnetspecifikationer (NdFeB N45)

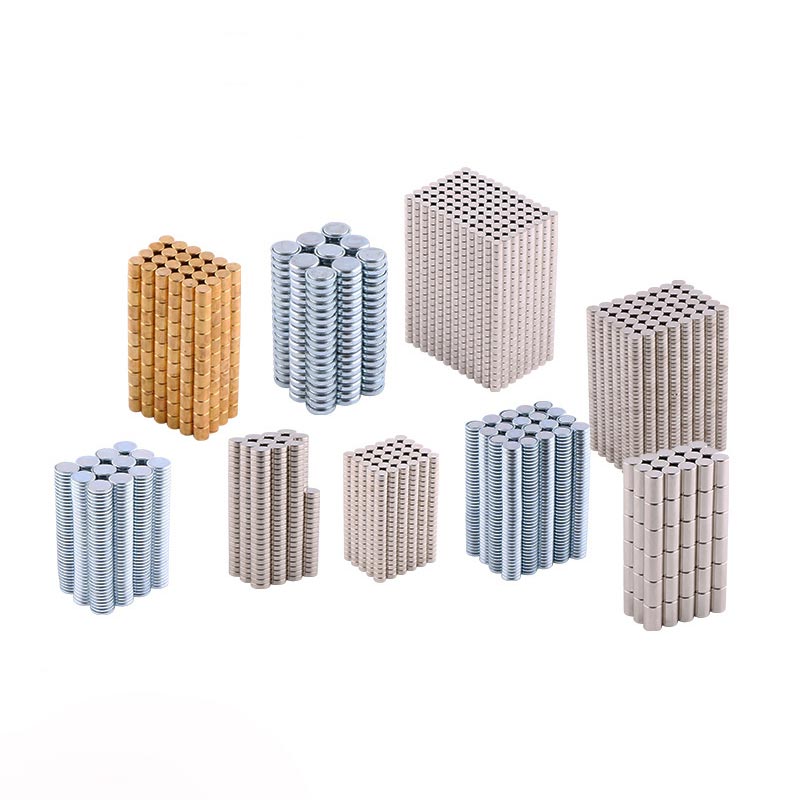

Tabellen nedenfor viser standardstørrelser og omtrentlige holdekræfter for vores sintrede NdFeBdiskmagnetermed Ni-Cu-Ni belægning. Brugerdefinerede størrelser, kvaliteter (N35 til N52) og belægninger (Zn, Epoxy, Au osv.) er tilgængelige efter anmodning. Trækkraften måles på en 10 mm tyk stålplade.

Diameter (mm)	Tykkelse (mm)	Grad	Ca. Vægt (g)	Typisk trækkraft (kg)
6.0	2.0	N45	0.44	1,2 kg
10.0	3.0	N45	1.75	3,5 kg
15.0	5.0	N45	6.2	8,5 kg
20.0	10.0	N45	24.8	22 kg
30.0	10.0	N45	55.8	45 kg
Skik	0,5 - 50	Alle	Beregnet	Simuleret

Vigtig håndtering

Diskmagnetermed store diameter-til-tykkelse-forhold (tynde skiver) er mere modtagelige for revner under mekanisk belastning. Vi anbefaler at bruge ikke-jernholdige værktøjer til håndtering og undgå direkte magnet-til-magnet-kontakt for større diametre. Vores beskyttende emballage (individuelle plastikbeholdere i opdelte kasser) er specielt designet til at forhindre beskadigelse under forsendelse.

Primære applikationer til diskmagneter

Det flade, symmetriske design afdiskmagnetergør dem ideelle til adskillige applikationer på tværs af forskellige industrier. Deres forudsigelige magnetfelt og lette integration bidrager til deres udbredte brug.

Børsteløse DC-motorer:Monteret på rotorer for effektiv, vedligeholdelsesfri drift i bilindustrien, industri- og forbrugerapplikationer.
Magnetiske sensorer og kontakter:Anvendes i positionsregistrering, hastighedsdetektion og nærhedskoblingssystemer.
Magnetisk holding og fastgørelse:Til værktøjsholdere, jigs, fiksturer, magnetiske lukninger og sikring af komponenter under bearbejdning.
Akustiske enheder:Højttalere, hovedtelefoner og mikrofoner, hvor diskmagneter giver det nødvendige magnetfelt til lydtransduktion.
Medicinsk udstyr:MR-komponenter, lægemiddelleveringssystemer, kirurgiske instrumenter og diagnostiske enheder.
Magnetisk adskillelse:Arrangeret i gitre eller plader for at fjerne jernholdige forurenende stoffer fra væsker og pulvere.
Forbrugerelektronik:Smartphone-vibrationsmotorer, kameraautofokusmekanismer, magnetiske opladningsstik og smarte hjemmeenheder.
Vedvarende energi:Vindmøllegeneratorer og andre systemer til konvertering af ren energi.

Kvalitetscertificeringer og standarder

Vores fremstillingsprocesser og kvalitetsstyringssystemer er certificeret til internationale standarder, hvilket sikrer voresdiskmagneteropfylder de strenge krav på globale markeder, herunder bil-, medicin-, rumfarts- og forbrugerelektronikindustrien.

IATF 16949:2016 ISO 9001:2015 ISO 14001:2015 REACH & RoHS SGS certificeret CP65 / EN71

Hvert parti afdiskmagnetergennemgår omfattende tests inklusive dimensionsverifikation (ved hjælp af optiske projektorer og CMM), magnetiske egenskabstest (hysteresisgraf), belægningstykkelsesmåling (røntgen), adhæsionstest (tapetest i henhold til ASTM D3359) og miljøsimulering (saltspraytest i henhold til ASTM B117). Materialecertificeringer og testrapporter er tilgængelige for alle produktionsordrer.
