ndfeb ringmagnet

Konstrueret til applikationer, der kræver optimerede magnetfeltgeometrier, giver vores NdFeB-ringmagneter effektiv magnetisk fluxstyring gennem deres ringformede design. Disse neodym-ringformede magneter er specielt designet til motorer, sensorer, indkodere og lydudstyr, hvor deres ringformede konfiguration muliggør kompakte magnetiske kredsløbsdesign og pladseffektiv integration. Tilgængelig i forskellige kvaliteter fra N35 til N52 og flere magnetiseringsmønstre (aksial, radial, multipol), er hver NdFeB-ringmagnet fremstillet med præcis dimensionskontrol, ensartet magnetfeltfordeling og robuste beskyttende belægninger, der er egnet til krævende driftsmiljøer.

Send forespørgsel

Produkt beskrivelse

NdFeB ringmagneter | Højtydende neodym ringmagneter til motorer og sensorer

NdFeB-ringmagneter: Præcisionsudviklede neodym-ringmagneter til avancerede applikationer

Ydre diameter (OD)

3 mm - 150 mm

Indvendig diameter (ID)

1 mm - 120 mm

Tykkelse (højde)

1 mm - 50 mm

Koncentricitet

≤0,05 mm

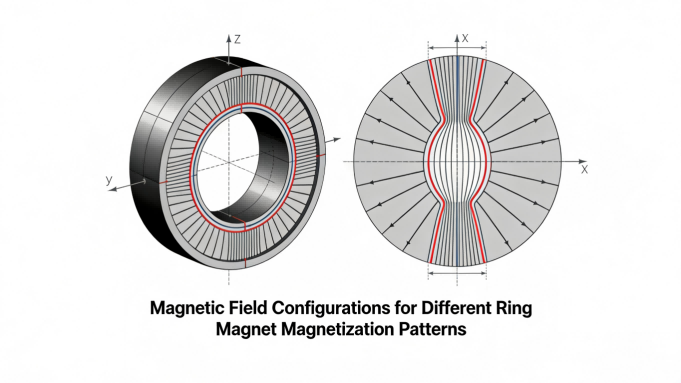

Magnetiseringsmuligheder for ringmagneter

Aksial magnetisering:Magnetiske pæle på top- og bundflader (gennem tykkelse). Ideel til aksialfluxmotorer, magnetiske koblinger og holdeapplikationer, hvor magnetfeltet er vinkelret på monteringsoverfladen.

Radial magnetisering:Magnetiske poler på de indre og ydre cylindriske overflader. Foretrukken til børsteløse jævnstrømsmotorer, servomotorer og roterende indkodere, hvor magnetfeltet er parallelt med rotationsaksen.

Multipolet magnetisering:Flere nord-syd-polpar rundt om omkredsen. Anvendes i stepmotorer, præcisionspositioneringssystemer og encoderhjul, der kræver præcis vinkelopløsning.

Tekniske fordele ved ringmagnetgeometri

Optimeret magnetisk kredsløbsdesign

Den ringformede geometri afNdFeB ringmagneterskaber naturligt fokuserede magnetfelter med minimal herreløs flux, hvilket gør dem ideelle til applikationer, der kræver præcis feltkontrol. Det hule center reducerer materialeforbruget, samtidig med at det bibeholder det effektive magnetiske volumen, og giver mulighed for montering af skaft eller komponent gennem midten. Dette design er særligt fordelagtigt i motorapplikationer, hvor ringmagneten kan monteres direkte på rotoraksler, hvilket skaber effektive magnetfelter med luftgab med minimale magnetiske kredsløbstab.

Præcisions dimensionskontrol

Konsistent fremstillingNdFeB ringmagneterkræver specialiseret værktøj og processtyring for at opretholde koncentricitet (typisk ≤0,05 mm), parallelle flader og præcise indre/ydre diameterforhold. Vores CNC-kontrollerede diamantslibe- og udskæringsudstyr bevarer dimensionelle tolerancer på ±0,02 mm på kritiske overflader, mens specialiseret fiksering under sintring forhindrer vridning og bevarer cirkulæritet. Den præcise geometri sikrer korrekt montering i samlinger og ensartet magnetisk ydeevne på tværs af produktionsbatcher.

Ensartet belægningspåføring

Påføring af beskyttende belægninger påNdFeB ringmagnetergiver unikke udfordringer på grund af den komplekse geometri med både indvendige og udvendige overflader. Vores automatiserede galvaniseringslinjer anvender specialdesignet fikstur og optimeret badomrøring for at sikre ensartet Ni-Cu-Ni-belægning (12-15μm total tykkelse) på alle overflader, inklusive den indvendige boring. Til kritiske applikationer tilbyder vi forbedrede belægningsmuligheder, herunder epoxyforsegling af kanter for at forhindre korrosionsinitieringspunkter i det udfordrende område med indvendig diameter.

Primære applikationer til NdFeB-ringmagneter

Motorsystemer

Børsteløse jævnstrømsmotorer, servomotorer, stepmotorer, spindelmotorer og generatorrotorer, der kræver kompakte, effektive magnetiske kredsløb.

Sensorer og indkodere

Roterende encodere, positionssensorer, hastighedssensorer og magnetiske systemer, der kræver præcis vinkelmåling.

Lydudstyr

Højttalere, mikrofoner, hovedtelefoner og lydtransducere, der bruger ringmagnetgeometri til optimerede magnetfelter.

Medicinsk udstyr

MR-komponenter, kirurgiske instrumenter, diagnostisk udstyr og medicinske pumper, der kræver magnetiske præcisionskomponenter.

Tekniske specifikationer: Standard NdFeB Ring Magnet Series

Følgende tabel beskriver vores standardsortiment afNdFeB ringmagnetermed fælles mål og specifikationer. Brugerdefinerede konfigurationer inklusive specielle dimensioner, kvaliteter, magnetiseringsmønstre og belægninger er tilgængelige til OEM-applikationer med passende minimumsordremængder.

Serie kode	Dimensioner (OD×ID×H) mm	Tilgængelige karakterer	Magnetisering	Typisk Gauss (overflade)	Trækkraft*	Primære applikationer
RR-10	10×5×3	N35, N38, N42	Aksial	2.300-2.500 G	0,8 kg	Små sensorer, mikromotorer
RR-20	20×10×5	N38, N42, N45	Aksial/radial	2.400-2.600 G	2,5 kg	Encodere, små DC-motorer
RR-30	30×15×8	N40, N42, N45H	Radial	2.500-2.700 G	6,5 kg	Servomotorer, aktuatorer
RR-50	50×25×10	N42H, N45SH, N48	Radial/Multipol	2.600-2.800 G	15,0 kg	BLDC-motorer, industrielle drev
RR-80	80×40×15	N45SH, N48H, N50	Multipolet	2.700-2.900 G	32,0 kg	Store motorer, generatorer
Brugerdefinerede ringe	3-150 mm OD rækkevidde	N30-N55 alle serier	Alle mønstre	2.200-3.000 G	Ansøgningsspecifik	Specialiserede applikationer

*Trækkraft målt på stålplade med direkte kontakt. Den faktiske holdekraft varierer afhængigt af matchende overflademateriale, finish og kontaktareal.

Kvalitetssikring af ringmagnetapplikationer

Hvert produktionsparti af voresNdFeB ringmagnetergennemgår en omfattende kvalitetskontrol, der er specifik for ringformede geometrier. Vi udfører koncentricitetsmåling ved hjælp af koordinatmålemaskiner (CMM) med roterende borde, magnetfeltkortlægning med specialiserede probefixturer til overflader med indvendig diameter og verifikation af belægningstykkelse på flere punkter på både indre og ydre diametre. Vores specialiserede testarmaturer simulerer faktiske monteringsforhold for at verificere magnetisk ydeevne i repræsentative applikationer. Komplette testcertifikater inkluderer dimensionsdata, magnetiske ydeevneparametre og belægningsverifikation for fuld sporbarhed.

IATF 16949:2016 ISO 9001:2015 Concentricity Certificeret REACH & RoHS kompatibel Fuld feltkortlægning Motorapplikation testet

Retningslinjer for montering og integration af ringmagneter

Korrekt montering afNdFeB ringmagneterer afgørende for optimal ydeevne og sikkerhed. Vi leverer detaljerede tekniske retningslinjer, herunder anbefalede interferenspasninger (typisk 0,02-0,05 mm i diameter), klæbende limningsprotokoller til højhastighedsapplikationer og termiske ekspansionshensyn til metalhuse. Til multipolede magnetiserede ringe leverer vi orienteringsmærkning og præcise vinkeljusteringsreferencer for at sikre korrekt indfasning i motor- og encoderapplikationer. Vores ingeniørteam kan give applikationsspecifikke monteringsanbefalinger baseret på dine driftsforhold og ydeevnekrav.

Anmod om ringmagnetprøver eller teknisk konsultation

Vores ingeniørteam har specialiseret sig i ringmagnetapplikationer og yder omfattende teknisk support, herunder magnetisk kredsløbsanalyse, evaluering af termisk ydeevne og anbefalinger til monteringsdesign. Vi tilbyder gratis prøveNdFeB ringmagnetertil evaluering i din specifikke applikation, komplet med testcertifikater og ydeevnedata. Kontakt os med dine dimensionskrav, ydeevnespecifikationer og applikationsdetaljer for et omfattende teknisk forslag og tilbud.

Anmod om Ringmagnetkonsultation

Ringmagnetspecialist: +86-18226620303 (WhatsApp/WeChat) | E-mail: zb25@magnets-world.com | Teknisk svar inden for 2 arbejdstimer for ringmagnetforespørgsler
