Hvordan adskiller en ringmagnet sig fra en massiv magnet i applikationer?

I en verden af ​​industriel magnetik er valget mellem en ringmagnet og en solid magnet ikke kun et spørgsmål om form. Det er en beslutning, der påvirker magnetfeltfordelingen, monteringsmetoden, montageprocessen og i sidste ende hele systemets ydeevne. En solid magnet - hvad enten det er en skive, blok eller cylinder - præsenterer et magnetfelt, der udgår fra hele dens overflade. ENRing magnet, derimod, har et centralt hul, der fundamentalt ændrer geometrien af ​​dets magnetfelt og åbner op for en række designmuligheder, som ikke er tilgængelige med solide magneter. Ingeniører, der forstår disse forskelle, kan specificere den rigtige magnet til applikationen, hvad enten det er en sensor, en motor, en magnetisk kobling eller en holdeenhed.

Spørgsmålet om, hvordan en ringmagnet adskiller sig fra en solid magnet i applikationer, besvares bedst ved at undersøge applikationens specifikke funktionskrav. En ringmagnet bruges ofte, når magneten skal monteres på en aksel, når magnetfeltet skal koncentreres i et specifikt ringformet område, eller når det centrale hul er nødvendigt til samling eller justering. En solid magnet bruges, når der kræves et stærkt, koncentreret felt på et enkelt punkt, eller når magneten er en del af en simpel holde- eller klemmemekanisme. Denne artikel vil give en omfattende teknisk sammenligning af ringmagneter og solide magneter, der dækker magnetfeltgeometri, monterings- og monteringsovervejelser, applikationsspecifikke udvælgelseskriterier og de materiale- og fremstillingsfaktorer, der adskiller dem.

Indholdsfortegnelse

• 1. Hvad er en ringmagnet, og hvordan er den forskellig fra en massiv magnet?
• 2. Hvordan adskiller magnetfeltgeometrien sig mellem ringmagneter og massive magneter?
• 3. Hvorfor favoriserer montering og montering ringmagneter i roterende systemer?
• 4. Hvad er de vigtigste applikationsforskelle mellem ring- og massive magneter?
• 5. Hvordan sammenligner materialevalg og fremstillingsprocesser?
• 6. Ofte stillede spørgsmål (FAQ)
• 7. Konklusion

1. Hvad er en ringmagnet, og hvordan er den forskellig fra en massiv magnet?

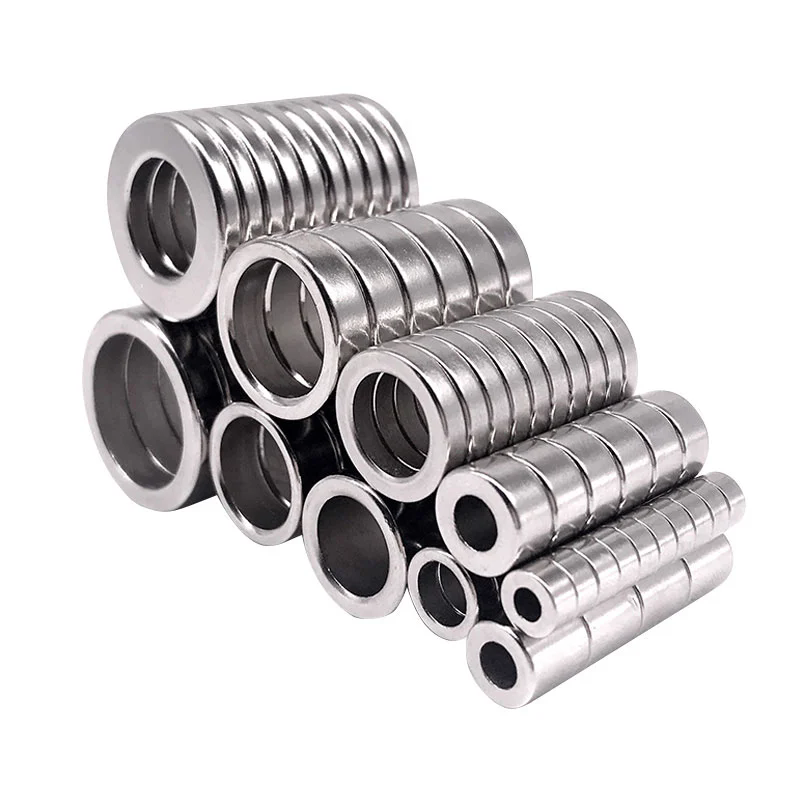

En ringmagnet er en permanent magnet med et centralt hul, der skaber en ringformet (ringlignende) form. Hullet kan have forskellige størrelser, fra en lille boring til en stor åbning, der nærmer sig den ydre diameter. Magneten kan være aksialt magnetiseret (med polerne på de flade flader) eller diametralt magnetiseret (med polerne på de buede overflader). Valget af magnetiseringsretning afhænger af applikationen. En solid magnet har derimod intet centralt hul. Det er et solidt stykke magnetisk materiale, såsom en skive, blok eller cylinder. Sondringen er enkel i geometri, men dyb i funktion. Det centrale hul i en ringmagnet er ikke kun en vægtbesparende funktion; det er et funktionelt element, der gør det muligt at montere magneten på en aksel, et rør eller en gevindstang. Det ændrer også fordelingen af ​​magnetfeltet og koncentrerer det i det ringformede område i stedet for i hele volumen.

For at forstå forskellen skal du overveje den grundlæggende fysik af en permanent magnet. En massiv skivemagnet har et magnetfelt, der er stærkest i midten og henfalder med afstanden. Feltlinjerne kommer frem fra nordpolfladen og vender tilbage til sydpolfladen. Feltet er generelt symmetrisk omkring den centrale akse. En ringmagnet har et lignende overordnet feltmønster, men det centrale hul skaber et område med lavere feltstyrke i midten. Dette kan være fordelagtigt i applikationer, hvor midten af ​​magneten skal være fri for magnetisk interferens, såsom når en sensor er placeret i midten af ​​ringen. Tabellen nedenfor opsummerer de grundlæggende forskelle mellem en ringmagnet og en solid magnet.

PåXiamen Zhaobao Magnet Co., Ltd., fremstiller vi både ringmagneter og solide magneter i en lang række materialer og størrelser. Vores fabriks ingeniørteam kan hjælpe dig med at bestemme, hvilken type der passer bedst til din applikation. Valget er ikke altid indlysende; det kræver en omhyggelig analyse af magnetfeltkravene, de mekaniske begrænsninger og montageprocessen. I de følgende afsnit vil vi undersøge disse faktorer i detaljer.

2. Hvordan adskiller magnetfeltgeometrien sig mellem ringmagneter og massive magneter?

En magnets magnetfeltgeometri bestemmes af dens form og magnetiseringsretning. For en ringmagnet skaber det centrale hul en unik feltfordeling, der er forskellig fra den for en solid magnet. For at visualisere denne forskel skal du forestille dig feltlinjerne, som de udgår fra magneten. I en massiv skivemagnet er feltlinjerne koncentreret i midten og spredt ud, når de bevæger sig væk fra overfladen. Feltet er stærkest i midten af ​​skivefladen. I en ringmagnet er feltlinjerne koncentreret i det ringformede område mellem den indre og ydre diameter. Midten af ​​ringen har et relativt svagt felt. Denne forskel er kritisk i applikationer, hvor magneten bruges til at aktivere en sensor eller til at interagere med en specifik del af et system.

Magnetiseringsretningen er en anden nøglefaktor. En ringmagnet kan magnetiseres på flere måder. Aksial magnetisering betyder, at polerne er på ringens flade flader. Dette er den mest almindelige type og producerer et felt, der ligner det for en massiv skive, men med et hul i midten. Diametral magnetisering betyder, at polerne er på modsatte sider af ringens ydre diameter. Dette producerer et felt, der er orienteret på tværs af ringen, hvilket er nyttigt i applikationer som magnetiske indkodere og roterende sensorer. Multipol magnetisering betyder, at ringen har flere nord- og sydpoler rundt om sin omkreds. Dette bruges i applikationer som magnetiske koblinger og børsteløse DC-motorer. Tabellen nedenfor opsummerer de forskellige magnetiseringsmuligheder for ringmagneter.

Feltgeometrien påvirker også den magnetiske kraft, som magneten kan udøve. En solid magnet med samme ydre diameter og tykkelse som en ringmagnet vil generelt have en højere trækkraft, fordi den har mere magnetisk materiale. Ringmagnetens felt er dog mere koncentreret i det ringformede område, hvilket kan være en fordel i applikationer, hvor kraften skal påføres et specifikt område. Hos Xiamen Zhaobao Magnet Co., Ltd. bruger vi avanceret magnetisk simuleringssoftware til at modellere feltfordelingen af ​​vores ringmagneter og solide magneter. Dette giver os mulighed for at optimere designet til hver kundes specifikke applikation.

3. Hvorfor favoriserer montering og montering ringmagneter i roterende systemer?

En af de mest betydningsfulde praktiske forskelle mellem en ringmagnet og en solid magnet er den lette montering og montering. En ringmagnet har et centralt hul, der kan bruges til at montere magneten på en aksel, et rør eller en stang. Dette er en kritisk fordel i roterende systemer, såsom motorer, generatorer og magnetiske koblinger, hvor magneten skal være præcist centreret på en roterende akse. En solid magnet kan ikke monteres på denne måde; det ville kræve et separat monteringsbeslag eller klæbemiddel, som kan være mindre præcist og mindre pålideligt. Det centrale hul i en ringmagnet gør det også muligt at stable den på en aksel med andre komponenter, såsom lejer og afstandsstykker, hvilket forenkler monteringsprocessen.

I en typisk børsteløs jævnstrømsmotor består rotoren for eksempel af en aksel med en ringmagnet monteret på. Magneten er magnetiseret med flere poler, og den interagerer med statorviklingerne for at producere drejningsmoment. Ringmagnetens centrale hul gør det muligt at presse den på skaftet med en præcis interferenspasning, hvilket sikrer, at magneten er perfekt koncentrisk med skaftet. Dette er afgørende for jævn, vibrationsfri drift. En solid magnet ville kræve et separat nav eller bærer til at montere den på akslen, hvilket tilføjer omkostninger og kompleksitet til samlingen. Tabellen nedenfor sammenligner monteringsegenskaberne for ringmagneter og solide magneter.

Den lette montering omfatter også samlingen af ​​magnetiske samlinger, såsom magnetiske koblinger og magnetiske tandhjul. I disse samlinger er flere magneter arrangeret i et specifikt mønster for at opnå en ønsket magnetisk interaktion. Ringmagneter kan nemt monteres på en fælles aksel eller i et fælles hus, hvilket sikrer præcis justering og afstand. Dette er meget vanskeligere at opnå med solide magneter, hvilket ville kræve brugerdefinerede armaturer og justeringsprocedurer. På vores fabrik har vi stor erfaring med at designe og fremstille magnetiske samlinger ved hjælp af ringmagneter. Vi kan levere komplette samlinger, der er klar til at installere, hvilket sparer vores kunder for tid og kræfter.

4. Hvad er de vigtigste applikationsforskelle mellem ring- og massive magneter?

Valget mellem en ringmagnet og en solid magnet er i sidste ende drevet af applikationens specifikke krav. Mens begge typer magneter kan bruges i en bred vifte af applikationer, er der visse applikationer, hvor en type er klart overlegen. At forstå disse applikationsforskelle er afgørende for at foretage det rigtige valg. Følgende tabel giver en oversigt over de vigtigste applikationsforskelle mellem ringmagneter og solide magneter.

Anvendelsesforskellene er ikke altid entydige. I nogle tilfælde kan en ringmagnet bruges i en applikation, der traditionelt bruger en solid magnet, og omvendt. For eksempel kan en ringmagnet bruges til at holde, hvis der kræves et centralt hul til en skrue eller bolt. En solid magnet kan bruges i en sensor, hvis sensoren er designet til at registrere feltet i midten af ​​magneten. Beslutningen bør være baseret på en omhyggelig analyse af magnetfeltkravene, de mekaniske begrænsninger og omkostningerne. Hos Xiamen Zhaobao Magnet Co., Ltd. arbejder vi tæt sammen med vores kunder for at forstå deres applikationskrav og anbefale den bedst egnede magnettype. Vores ingeniørteam kan levere magnetiske simulerings- og prototypetjenester for at validere designet før produktion.

5. Hvordan sammenligner materialevalg og fremstillingsprocesser?

Både ringmagneter og solide magneter kan fremstilles af en lang række magnetiske materialer, herunder neodym (NdFeB), samarium-kobolt (SmCo) og ferrit. Valget af materiale afhænger af den nødvendige magnetiske styrke, driftstemperaturen og omkostningerne. Neodym er det stærkeste og mest brugte materiale til højtydende applikationer, men det har en lavere driftstemperaturgrænse end samarium-kobolt. Ferrit er svagere, men meget billigere og har fremragende korrosionsbestandighed. Tabellen nedenfor sammenligner disse materialers nøgleegenskaber.

Fremstillingsprocessen for en ringmagnet er mere kompleks end for en solid magnet, især for diametral- eller multipolmagnetiserede ringe. Ringen skal presses eller bearbejdes til de rigtige mål, og magnetiseringen skal påføres med præcision for at opnå det ønskede polmønster. Til multipol magnetisering kræves en specialiseret magnetiseringsarmatur, som kan være dyr at designe og fremstille. Inspektionen af ​​ringmagneter kræver også specialudstyr, såsom en Helmholtz-spole eller en magnetfeltkortlægger, for at verificere polmønsteret og feltstyrken. På vores fabrik har vi investeret i avanceret magnetiserings- og inspektionsudstyr for at sikre, at vores ringmagneter lever op til de mest krævende specifikationer. Vi tilbyder også en række belægninger, herunder nikkel, zink, epoxy og parylen, for at beskytte magneterne mod korrosion. Vores forpligtelse til kvalitet og præcision har gjort os til en pålidelig leverandør af ringmagneter til kunder over hele verden.

6. Ofte stillede spørgsmål (FAQ)

Spørgsmål 1: Kan en ringmagnet bruges i stedet for en solid magnet i en holdeapplikation?

Svar: I nogle tilfælde, ja. En ringmagnet kan bruges til at holde, hvis det centrale hul er nødvendigt til en skrue, bolt eller anden fastgørelsesmetode. Imidlertid vil en massiv magnet generelt give en højere trækkraft for den samme ydre diameter og tykkelse, fordi den har mere magnetisk materiale. Hvis holdekraften er kritisk, og der ikke er behov for et centralt hul, er en solid magnet normalt det bedre valg.

Spørgsmål 2: Hvad er fordelen ved en multipolet ringmagnet frem for en aksialt magnetiseret ringmagnet?

Svar: En multipolet ringmagnet har flere nord- og sydpoler rundt om sin omkreds, mens en aksialt magnetiseret ringmagnet kun har poler på sine flade flader. Multipol-konfigurationen bruges i applikationer, der kræver et hurtigt vekslende magnetfelt, såsom børsteløse DC-motorer, magnetiske indkodere og magnetiske koblinger. Det giver mulighed for jævnere drejningsmomentgenerering og mere præcis positionsfeedback.

Spørgsmål 3: Hvordan vælger jeg den rigtige magnetiseringsretning til min ringmagnet?

Svar: Valget af magnetiseringsretning afhænger af applikationen. Aksial magnetisering bruges, når magnetfeltet skal rettes langs ringens akse, såsom i en holdeapplikation eller en simpel sensor. Diametral magnetisering bruges, når feltet skal rettes hen over ringen, f.eks. i en roterende encoder. Multipol magnetisering bruges, når der kræves et hurtigt vekslende felt, såsom i en motor eller en magnetisk kobling. Vores tekniske team kan hjælpe dig med at vælge den optimale magnetiseringsretning til din applikation.

Spørgsmål 4: Hvad er den maksimale driftstemperatur for en neodym ringmagnet?

Svar: Den maksimale driftstemperatur for en neodym ringmagnet afhænger af materialets kvalitet. Standardkvaliteter har en maksimal driftstemperatur på 80°C. Højtemperaturkvaliteter kan fungere ved op til 150°C eller endda 200°C, men disse kvaliteter har en lavere magnetisk styrke. Til applikationer, der kræver både høj temperatur og høj magnetisk styrke, er samariumkobolt det foretrukne materiale.

Spørgsmål 5: Kan ringmagneter tilpasses til specifikke dimensioner og tolerancer?

Svar: Ja, ringmagneter kan tilpasses til specifikke dimensioner og tolerancer. Hos Xiamen Zhaobao Magnet Co., Ltd. tilbyder vi tilpassede fremstillingstjenester til ringmagneter i en bred vifte af størrelser og former. Vi kan bearbejde magneterne til præcise tolerancer, påføre brugerdefinerede belægninger og magnetisere dem til dine nøjagtige specifikationer. Vores ingeniørteam kan arbejde sammen med dig om at designe den perfekte ringmagnet til din applikation.

7. Konklusion

Forskellen mellem en ringmagnet og en solid magnet er mere end blot tilstedeværelsen af ​​et hul. Det er en grundlæggende forskel i magnetfeltgeometri, monteringsevne og anvendelsesegnethed. En ringmagnet er det foretrukne valg, når magneten skal monteres på en aksel, når feltet skal koncentreres i et ringformet område, eller når et flerpolet felt er påkrævet. En solid magnet foretrækkes, når der er behov for en høj, koncentreret trækkraft, eller når magneten skal være en del af en simpel holde- eller klemmemekanisme. At forstå disse forskelle er afgørende for ingeniører og designere, der specificerer magneter til deres produkter. Hos Xiamen Zhaobao Magnet Co., Ltd. har vi ekspertisen og produktionskapaciteten til at producere både ringmagneter og solide magneter til de højeste standarder. Vores fabrik bruger avancerede materialer, præcise fremstillingsprocesser og streng kvalitetskontrol for at sikre, at hver magnet, vi producerer, opfylder kravene fra vores kunder.

Hvis du er usikker på, hvilken type magnet der passer bedst til din applikation, er vores tekniske team klar til at hjælpe. Vi tilbyder gratis rådgivning og designsupport for at hjælpe dig med at vælge den optimale magnet til dine behov. Kontakt os i dag for at drøfte din ansøgning og anmode om et tilbud.

Kontakt Xiamen Zhaobao Magnet Co., Ltd. i dagfor at diskutere dine krav til ringmagnet eller solid magnet og opdage, hvordan vores magnetiske løsninger kan forbedre dine produkter.
